Назначение щита освещения

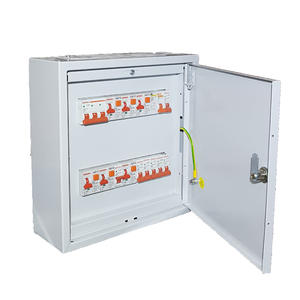

Щит освещения (ЩО) — это вид силового распределительного оборудования, предназначенного для подключения, коммутации и защиты электрических цепей освещения, распределенных по зонам. Каждая зона оснащается отдельной коммутационной группой, а вводной автомат, установленный в составе щита, позволяет полностью отключить питание. Щиты освещения снабжаются элементами для предотвращения доступа к токоведущим частям и маркировкой для удобства эксплуатации.
Виды осветительных щитков
| Тип щита освещения | Описание |
|---|---|
| Шкаф управления освещением (ШУО/ЩУО) | Для управления наружным и внутренним освещением в сетях 380/220 В, 50 Гц с глухозаземленной нейтралью. |
| Шкаф аварийного освещения (ШАО/ЩАО) | Управляет аварийным освещением, подает питание от резервных источников при пропадании основного. |
| Шкаф наружного освещения (ШНО/ЩНО) | Прием и распределение энергии, защита осветительных сетей от перегрузок и коротких замыканий. |
| Навесные щитки освещения | Крепятся на стену, обеспечивают доступ к электрическим компонентам. Используются в цехах, складах. |
| Встраиваемые щитки освещения | Монтируются в стены или ниши, эстетичны и компактны, подходят для жилых и административных зданий. |
| Силовые щиты освещения | Управляют цепями мощных светильников и систем освещения. |
| Групповые щитки освещения | Управляют группами светильников, упрощают контроль зон освещения. |
| ЩО с автоматизацией и регулированием | Оснащены реле и датчиками для автоматической регулировки света по заданным параметрам. |
| ЩО с вводными щитками | Подключаются к основной сети, распределяют энергию по осветительным цепям. |
| ЩО для специфических задач | Разрабатываются под уникальные задачи, например, для взрывоопасных зон или животноводства. |
Комплектация осветительных электрощитов
Комплектация ЩО может варьироваться в зависимости от проекта и требований заказчика. Основные компоненты:
- Распределительный щит: Базовый элемент для размещения оборудования.
- Автоматические выключатели: Для защиты от перегрузок и коротких замыканий.
- Реле времени: Автоматизация включения/выключения освещения по заданным интервалам.
- Разъемы и клеммы: Для подключения проводов, светильников и других устройств.
- Защитные устройства: Предохранители, реле для предотвращения перегрузок.
- Измерительные приборы: Вольтметры, амперметры для контроля состояния системы.
- Выключатели: Для ручного управления освещением.
- Корпус: Металлический защитный корпус с уровнем защиты IP44 или IP54.
- Маркировка и схема подключения: Упрощает обслуживание и ремонт.
- Документация: Инструкции по монтажу, настройке и эксплуатации.
Условия эксплуатации
- Высота над уровнем моря: До 2000 м.
- Температурный диапазон: От -40 до +40°C.
- Влажность: До 80% при +25°C.
- Класс атмосферы: II по ГОСТ 15150.
- Устойчивость к механическим воздействиям: Класс М1 по ГОСТ 17516.1.
- Степень защиты: IP44 или IP54 (защита от пыли и влаги).
Щиты освещения (ЩО) — это ключевой элемент управления и защиты осветительных систем. Их широкий ассортимент позволяет выбрать оптимальное решение для любых условий эксплуатации и требований заказчика.
