Назначение ЩПТ
Щиты постоянного тока (ЩПТ) предназначены для:
- Приема энергии постоянного тока от выпрямителей и аккумуляторных батарей.
- Распределения энергии между различными потребителями.
ЩПТ используются в системах электроснабжения для обеспечения работы объектов в штатных и аварийных условиях. Они являются важным элементом энергетической инфраструктуры, обеспечивая надежное и бесперебойное электроснабжение.
Области применения ЩПТ
- Атомные электростанции (АС):
- Системы собственных нужд нормальной эксплуатации (СНЭ).
- Системы аварийного электроснабжения (САЭ).
- Электростанции (ЭС):
- Используются для распределения электроэнергии постоянного тока на нужды электростанций.
- Промышленные предприятия:
- Нефте- и газодобывающие компании для управления и обеспечения электроэнергией.
Характеристики щитов постоянного тока
| Параметр | Значение |
|---|---|
| Номинальный ток сборных шин, А | 250 / 400 / 630 / 1000 / 1600 |
| Номинальное напряжение сборных шин, В | 220 (110) |
| Род тока | Постоянный |
| Номинальный ток вспомогательных шин, А | По согласованию с заказчиком |
| Ток электродинамической стойкости, кА | 30 / 30 / 40 / 50 / 66 |
| Кратковременно выдерживаемый ток, кА | 15 / 15 / 20 / 25 / 31,5 |
| Номинальное напряжение вспомогательных цепей | Постоянный ток: 24, 110, 220 В Переменный ток (50 Гц): 220 В |
| Климатическое исполнение | УХЛ4 |
| Режим работы | Непрерывный |
| Вид охлаждения | Естественный |

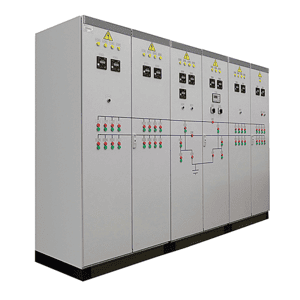

Конструкция ЩПТ
Корпус
- Металлический, защищающий внутренние элементы от механических воздействий, пыли и влаги.
- Климатическое исполнение УХЛ4 по ГОСТ 15150.
Внутренние компоненты
- Сборные шины для распределения постоянного тока.
- Контроллеры и реле для управления.
- Устройства защиты от перегрузок и коротких замыканий.
Панель управления
- Индикация состояния системы.
- Мониторинг параметров напряжения и тока.
Условные обозначения ЩПТ
Формат записи условного обозначения:
ЩПТ-ХХ-ХХХ/ХХХ-ХХХ
Пример
Щит постоянного тока для атомной станции, с номинальным током 1600 А, напряжением 220 В, климатическим исполнением УХЛ4:
«Щит постоянного тока ЩПТ-АС-1600/220-УХЛ4 ТИДЖ.565531.001 ТУ»
Преимущества щитов постоянного тока
- Надежность: Способность работать в сложных условиях.
- Универсальность: Подходит для различных типов объектов и систем.
- Энергоэффективность: Минимальные потери при распределении энергии.
- Гибкость конфигурации: Возможность адаптации под задачи заказчика.
Щиты постоянного тока (ЩПТ) — это высокотехнологичное оборудование, необходимое для бесперебойного электроснабжения объектов, требующих надежности и безопасности в работе.
