Назначение силовых щитов (ЩС)
Силовые щиты (ЩС) предназначены для:
- Ввода и учета электроэнергии (при наличии блока учета).
- Распределения электроэнергии с напряжением до 380 В и частотой 50 Гц.
- Защиты потребителей от перегрузок, коротких замыканий и утечек на землю (при наличии УЗО или дифференциальных автоматов).
- Нечастых оперативных коммутаций электрических цепей.
ЩС используются в промышленных, коммерческих и бытовых электроустановках, обеспечивая надежность, безопасность и удобство эксплуатации.

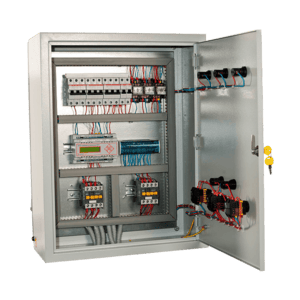

Конструкция и комплектация силовых щитов
Конструкция
- Корпус
Изготавливается из металлических листов толщиной 1,0–1,5 мм.
Степень защиты варьируется от IP31 до IP54, в зависимости от модели.
Кабели заводятся снизу или сверху и фиксируются с помощью обжимных фиксаторов.
Металлический корпус защищает от механических повреждений, пыли и влаги. - Панель управления
Оснащается светодиодной индикацией для отображения:- Наличия напряжения на входе.
- Состояния групп предохранителей.
- Параметров фазы (вольтметры и амперметры).
Основные компоненты
- Автоматические выключатели: защита от коротких замыканий и перегрузок.
- Устройства защитного отключения (УЗО): защита от утечек тока.
- Контакторы и реле: управление цепями.
- Шинопроводы: распределение электроэнергии между компонентами.
- Коммуникационное оборудование: возможность подключения к системам мониторинга и управления.
Функции силовых щитов
- Распределение электроэнергии
Равномерное распределение электроэнергии по подключенным устройствам и системам. - Защита электрооборудования
Защита от перегрузок, коротких замыканий и утечек тока. - Управление
Возможность автоматического и удаленного управления оборудованием. - Мониторинг
Отображение состояния системы с помощью индикаторов и датчиков.
Условия и области применения
- Промышленность
- Управление электрооборудованием на заводах и фабриках.
- Распределение энергии между производственными цехами.
- Строительство
- Электроснабжение стройплощадок.
- Питание строительной техники и временных сооружений.
- Коммерческие здания
- Освещение офисов, торговых центров и гостиниц.
- Питание серверных помещений и систем безопасности.
- Энергетика
- Распределение электроэнергии на трансформаторных подстанциях.
- Подключение альтернативных источников энергии.
Особенности силовых щитов
- Надежность
ЩС изготавливаются для работы в тяжелых условиях, обеспечивая защиту и долговечность. - Модульность
Возможность адаптации конструкции под конкретные задачи и легкость в обслуживании. - Эффективность
Снижение энергопотребления за счет точного управления распределением электроэнергии. - Универсальность
Подходят для различных сфер применения: от промышленности до бытовых объектов.
Подключение силовых щитов
Для подключения используются различные типы проводов, обеспечивающие надежность соединений:
- ПАВ (алюминиевый провод): для простых электрических соединений.
- ПВС (медный провод): для подключения бытовых приборов.
- ПуВ и ПуГВ: универсальные провода для стационарных и гибких соединений.
- ШВВП: для подключения светильников и других маломощных устройств.
Провода фиксируются хомутами, а их контакты зачищаются и обжимаются наконечниками для обеспечения надежности.
Преимущества силовых щитов (ЩС)
- Гибкость конфигурации: адаптация под задачи заказчика.
- Удобство эксплуатации: простая индикация состояния и доступ к компонентам.
- Высокая степень защиты: корпус обеспечивает защиту от пыли, влаги и механических повреждений.
- Долговечность: материалы корпуса и комплектующих рассчитаны на долгий срок службы.
Силовые щиты (ЩС) — это универсальные устройства, которые обеспечивают надежное распределение, управление и защиту электроэнергии. Они играют ключевую роль в создании безопасной и эффективной инфраструктуры электроснабжения.
